5.8.1工作原理

雙級蝸旋除塵器是由蝸殼、固定葉片和旁路式旋風除塵器組成，如圖5-36所示。適用 于處理粉塵粒徑在20?lOO^in的含塵氣體，主要應用于鍋爐等煙氣除塵。

蝸殼的作用是使含塵氣體形成強烈的 旋轉運動，將濃縮分離的粉塵送人旁路式 旋風除塵器。固定葉片相當于百葉式除塵 器.粒徑由于慣性力的作用，撞擊葉片表 面，并被反彈到蝸殼壁進行分離*凈化后 的氣體經葉片間的間隙排出?約占10%?20%的含塵氣體量帶著被濃縮分離的塵粒，經分流口進人旁路式旋風除塵器雙級蝸旋除塵器的除塵效串一般為 90%,壓力損失為800?900Pa6

5.8.2 CR205型雙級蝸旋除塵器

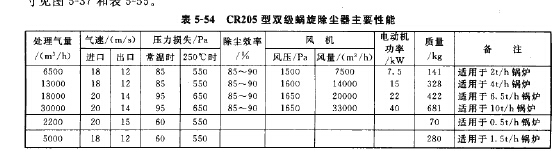

CR205型雙級蝸旋除塵器的規格有 6500m3/h, 13000m3/h、18000m3/h 和 30000m3/h 共 4 種。其主要性能見表 5-54,主要尺 寸見圖5-37和表5-55.
