6. 4. 1工作原理

機械振打袋式除塵器是采用機械傳動裝置周期性地振打?yàn)V袋，以清除濾袋上的粉塵^按 振打部位不同，分為頂部機械振打袋式除塵器和中部機械振打袋式除塵器。

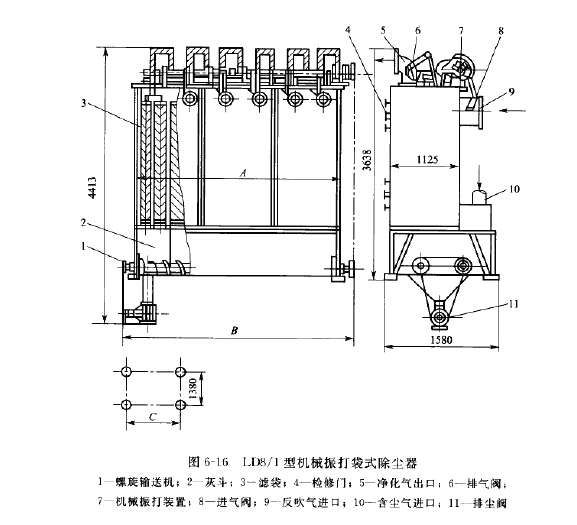

工作原理以LD8/1型機械振打袋式除塵器為例，如圖6-16所示a含塵氣體從進氣管進 人濾袋內，過濾后，凈化氣從出口排出。經一定時間后，依次逐排進行振打。振打前，關閉: 排氣闕，切斷含塵氣體，同時，反吹氣以較高的速度從濾袋外面反方向吹入濾袋。與此同 時，機械振打裝置抖動該排濾袋，清除濾袋上的粉塵，粉塵落人灰斗后，經螺旋輸送機由排 塵閥排出.清灰完成后，排氣閥打開，該排除塵操作繼續進行^依次每排循環，使整個除塵 器連續操作。

6. 4.2 LD型機械振打袋式除塵器

LD型機械振打袋式除塵器形式有LD8/1型、LD18型和LD14型。除塵效率在98%以上，壓力損失在800?1200P&

(1) LD8/1型機械振打袋式除塵器

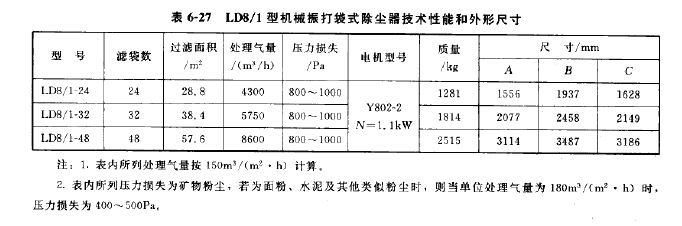

LD8/1型機械振打袋式除塵器規格有24條、32條和48條濾袋3種規格，其技術性能 和外形尺寸見囝6-16和表6-27?

(2) LD18型機械振打袋式除塵器

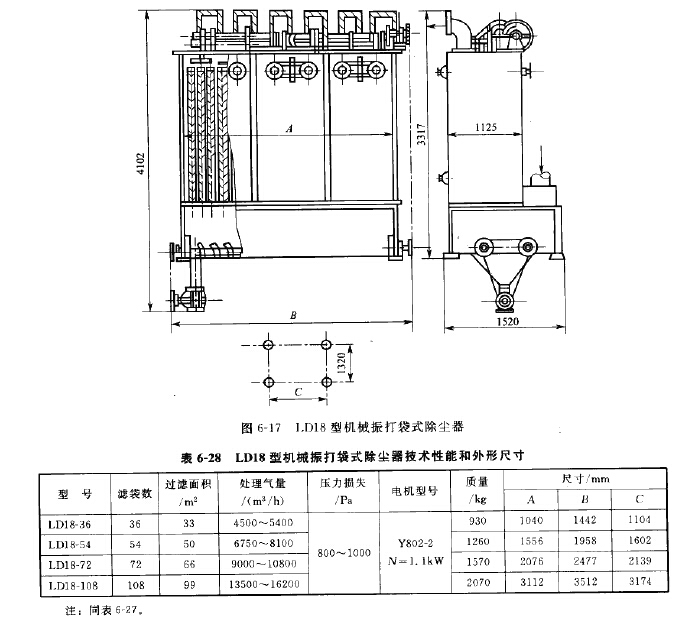

LD18型機械振打袋式除塵器規格有36條、54條、72條和108條濾袋4種，其技術性 能和外形尺寸見圖6-17和表6-28，

(3) LD14型機械振打袋式除塵器

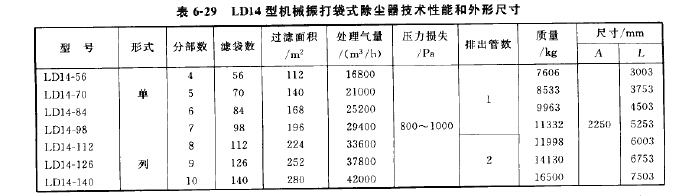

LD14型機械振打袋式除塵器是由若干個除塵箱組成，每個除塵箱有I4條濾袋，濾袋 直徑為始20mnu長度為3100mm，總過濾面積為28m2。其技術性能和外形尺寸見圖6_18 和表6-29,
