金屬在熔化過程中，熔化物質的蒸汽壓力大到一定程度時就形成氣體。這種氣體在空氣中 冷卻，凝結變成固態煙霧。在焊接和切割等過程產生的粒子，大部分生成金屬氧化物的凝結固 體煙霧，由于電焊條熔敷金屬化學成分中含有C、Mn, P、S、Si、Ni、Mo、V、Nb、W、B、 Cu等化學元素，所以焊接作業產生相當多的有毒氣體和粉塵，例如手工電弧焊和COz氣體保 護電弧焊的煙塵中含錳及錳的氧化物粉塵，采用低氫焊條時，煙塵中含有可溶性氟化物和氟化 氫有毒氣體，氬弧焊和等離子弧焊的煙塵中有臭氧和氮氧化物。黃銅焊接時，有鋅和氧化鋅粉 塵。還有其他煙塵。每消耗lkg焊條產生煙塵量約5?15g，有害氣體體積含量1%?5%。

當人體長期大量吸人煙塵后，由于煙塵在肺泡內沉著和引起肺組織纖維化，可造成電焊塵 肺。如煙塵中含有可溶性氟化物較多，被吸人后將刺激上呼吸道，使之充血、發炎、疼痛等， 同時可溶性氟化物進人血液中，會造成氟中毒。如煙塵中含錳的氧化物較多，人體長期吸人引 起錳在體內蓄積量增加，可造成錳中毒。

因此，國家規定了焊接作業環境的衛生標準：空氣中焊接煙塵時間加權平均容許濃度為 4mg/m3，短時間接觸容許濃度為6mg/m3。

防止有毒氣體和煙塵中毒的措施主要是采取通風除煙塵或采用各種送風面罩，送除塵凈化 后的新鮮空氣。

當焊工作業室內高度（凈）低于3.5?4xn或每個焊工工作空間小于200m3時，當工作間 (室、艙、柜等）內部結構影響空氣流動，而使焊接工作點的煙塵及有害氣體濃度超過規定時 間，應采取全面通風換氣和除塵措施。全面通風換氣量保持每個焊工57?nVmin通風景。

采用局部通風和小型通風機組等除塵凈化時，其單口風量、風速應根據罩口至焊接作業點 的控制距離及控制風速計算。罩口的控制風速應大于0.5m/s,并使罩口盡可能接近作業點， 使用固定罩口時的控制風速不小于1?2m/S。罩口的形式應結合焊接作業點的特點設置。采用 下抽風式工作臺，使工作臺上網格篩板上的抽風量均勻分布，并保持工作臺面積抽風量每平方 米大于3600m3/h。

1.煙塵來源和特點

某1個焊接區4個工位同時工作。每臺焊機移動范圍為5?6m，每臺散發煙氣量1200m3/ h,煙塵濃度100~300mg/m3 ,煙氣溫度401。

2.除塵系統配置

針對一個約12mX8xn的大鑄件焊接區域分布4個焊接工位的情況，設一個中央煙塵凈化 系統。每套中心站吸氣量為6000mVh，用以滿足焊 接區4個工位同時焊接的煙塵的集氣、過濾和凈化，每個吸氣臂吸氣量在1500m3/h以上。

中央系統放在整個區域一側靠墻，直徑為 355mm的主管路向上后向一側延伸，整個管道可按 需要用T形、I形連接管、90°彎管連接或切斷，并 有全套固定裝置。針對4個工位，每個工位處上方安 裝一個4m長吸氣臂。詳見圖11-51。

所有長度為5m、6m、7m、8m的吸氣臂由一個 帶有回轉球支撐，安裝在墻上的支架和一個懸臂組成。這種吸氣臂同樣由一個內部彈簧支撐的平行四邊形支架和一個玻璃纖維管組成。吸氣臂由 內部彈簧支架支撐，共有5個關節，可隨工人拉動而任意變化吸氣罩位置及方向并自行定位， 能滿足集氣吸煙需要。

3.設備特點

(1)吸氣臂及吸氣眾KEMPER吸氣臂由一個內部彈簧支撐的平行四邊形支架，一個有 PVC涂層玻璃纖維管和內部螓旋鋼絲組成。帶有節氣閥的集氣吸塵罩可以360°旋轉至任意位 置。這樣吸氣臂可以伸長其臂長所能達到的任何位置發煙點并自動固定某一狀態位置吸收有害 煙霧和粉塵，而不箝要任何輔助設施。

集氣吸塵罩具有把手，風量可調旋轉節氣閥，并配有安全照明燈和主機開關。

吸氣罩具有隨吸氣臂360°可旋轉功能，使用靈活。無論焊接工人位于吸氣臂的側面或是 后面，都能將吸氣罩放到佳的吸收位置。

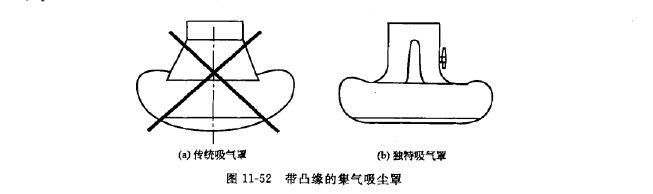

吸氣罩能夠形成一個橢圓形的抽氣區，并可以調節到達焊接位置的形式和角度。帶凸緣的吸氣罩，符合吸氣原理，能產生更大的吸氣區，因此焊接煙塵的集氣效率大大提高。詳見圖 11-52.

(2)自潔式除塵器自潔式除塵器由過濾單元和通風機單元組成。

吸人的焊接煙塵，直接進人過濾單元，經過空氣的循環，大的顆粒在比較好部分過濾層被分 離。依據表面過濾原理，細小塵粒被分離部分，在過濾簡中用絕 緣材料隔膜與空氣分離。然而，空氣中還存留有非常小的灰塵顆 粒，因此這種顆粒是在過濾筒的表面進行分離。淸潔的空氣在過 濾筒中向上流動，并進人到過濾單元中的清潔部分中。從這里， 空氣經過管道系統便進入到了通風機單元系統。過濾筒的高效之 處在于能自動過濾和淸灰，過濾效率大于99. 9%,由于風機裝S 在機架上，所以可用吸音材料把噪聲降至約75dB (A)。

由于過濾筒表面微粒的連續沉淀，就逐漸形成了阻力，很快 就會在過濾筒表面達到“飽和”，當達到一定的飽和允許阻力值 后，淸潔過程自動開始。它是靠壓縮空氣通過一個旋轉噴嘴實現 的。壓縮空氣是從過濾筒里面吹到正對著的過濾筒表面。在淸潔 過程中，過濾筒由一個頂蓋完全蓋住。過濾筒依次單獨進行清 潔，因此在清潔過程中保證了這種永久性的空氣流動。每一次關 閉機器，其淸潔過程會自動開始。清灰原理見圖11-53.

4.主要技術參數

(1)風機功能：風量6000m3/h,風壓2600Pa,功 率 5. 5kW.

(2)除塵器：過濾效率99.9%,過濾器簡數6個過濾筒，過濾面積60m2。

(3)壓縮空氣壓力：0.5~0.6MPa。

(4)噪聲等級：約75dB。

(5)空氣人口: 355mm.

(6)空氣出 口 ： 450mm。

(7)外形尺寸（寬X厚X高）：1413mmX1413mmX2115mm?

5.使用效果

設備運行后可滿足工作區衛生標準和環境污染物排放標準。
