某年生產能力220萬噸焦炭的焦化廠，設有4座55孔6m焦?fàn)t，配備2套UOt干熄焦裝 置，另外包括輔助設備和發電設備。兩套干熄焦?fàn)t共設一套除塵系統，設計總除塵風量為 320000m3/h,各除塵部位的風量分配見表11-48。

1.除塵工藝流程

(1)除塵系統流程如下：干熄焦各除塵點—除塵管道—冷卻分離器—離線脈沖袋式除塵 器—除塵風機—消聲器—大氣。

(2)除塵器捕集下來的粉塵采用刮板輸灰機送人貯灰倉內貯存，并定時用汽車運出。為了防止貯灰倉向汽車卸灰時產生二次揚塵，在貯灰斗卸灰口處設有加濕裝置對粉塵進行加濕處 理。為減小風機噪聲對車間工作環境的影響，在風機出口設有消聲器。

(3)為解決干熄焦除塵風機檢修時停運的問題，在干熄焦除塵千管與焦側除塵系統設一根 連通管，連通管上設有電動切換閥，其功能是當干熄焦除塵設施檢修停機時，打開連通管上的 電動切換閥，攔焦除塵系統可作為干熄焦除塵的備用裝置，因攔焦除塵可與干熄焦裝料除塵不 同時工作，除塵設備選用了1臺離線低壓脈沖袋式除塵器。

2.主要設備參數

除塵系統主要包括預分離冷卻器、離線脈沖除塵器、風機及其調速設備等。

(1)預分離冷卻器處理風量320000m3/h?設備阻力
(2)離線脈沖除塵器的技術參數人口含塵濃度99.5%;漏風率卸灰閥卸灰量6?9m3/h(300X 300)，0. 75kW,除塵器外形尺寸（長X寬X高）18mX9mX11.7m(柱腳中心設備質量為 160t(設計參考質量）。

(3)除塵風機（一臺）除塵風機型號DFY20F-C5A;人口含塵濃度
(4)配套電機（一臺）電機型號YKK500卜6;額定功率900kW;額定電壓10000V;電 機防護等級IP44 (室內冷卻方式為空氣自冷卻；電機絕緣等級為F。

(5)配套液力耦合器（一臺〉型號YOTcc920/1000;輸人轉速lOOOr/mim傳遞功率 400?1170kW;調速范圍為 250?960r/min，8min—次。

3.除塵系統的布置

(1)干熄焦地面除塵系統布置要考慮總除塵管的接管位置、排氣煙囪位置、除塵灰出口運 輸位置和氣象條件以及有關的規定規范要求。采用髙架式布置，即除塵設備布置在風機房、電 器室的頂部i高架布置占地較少。風機房可采用封閉式，也可采用敞開式，北方地區由于冬季 寒冷采用封閉式較多，對噪聲控制要求高的地區應采取封閉式設計。

(2)高架式布置比風機、除塵器、輸灰系統全部地面布置可以節省40%的占地，在占地 緊張的項目上普遍被采用，特別在北方地區更加適合，可以保證在寒冷季節風機、電機、液力 耦合器等設備的正常工作。髙架式布置輸灰系統投資可減少，但土建建筑投資要比地面布 置大。

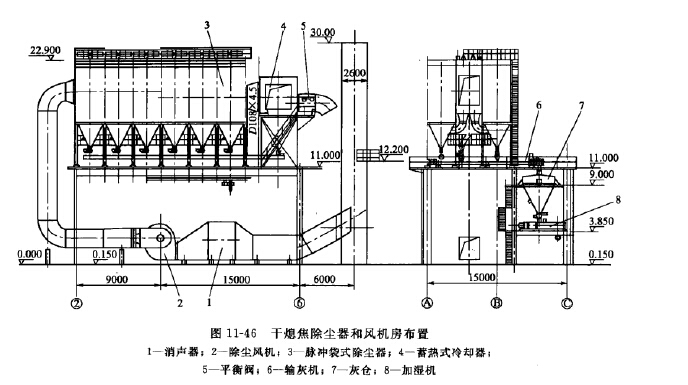

(3)干熄焦的風機房占地30mX15m=450tn2,層高11m，首層布置有風機、電機、液力 耦合器、油冷卻器、消聲器、卸灰室、配電室（一層）、操作室（二層），風機房頂部 (11.00m)布置脈沖袋式除塵器以及冷卻器和輸灰機見圖11-46。

4.技術特殊點

(1)平衡閥的采用

①平衡閥的作用。平衡閥安裝在除塵系統分管路上即冷卻器一側。當管道內的負壓力達 到一定值時，吸開平衡閥內的翻板，外部的空氣被吸人到管道系統中，系統內的負壓越大，翻板開啟度越大，進人系統的空氣就越多。空氣進人后，系統內的負壓不再增加，達到一個壓力 平衡點。平衡閥的作用能使除塵系統內的壓力穩定在一定的范圍之內，使系統的抽風量比較穩 定，防止風機髙速時因閥板的關閉而使系統負壓突然增高，造成除塵器箱體承壓不足發生變 形，同時可防止風機高速時因系統風童過小而發生風機喘振。

②平衡閥的性能

a.平衡閥的工作溫度
b.閥門犇兩側壓差自動開啟和關閉，按管道內負壓程度調整配重砣的位置。當閥門翻板 達到設計要求的打開值時，翻板可自動開啟，在未達到設計值時，漏風量不大于500mVh,
c.為防止閥門翻板在氣流的波動下產生震動，在閥的兩側平衡臂上設有防震動阻尼氣缸。

d.采用專用工裝夾具保證精度，閥板采用整體沖壓成形。

e.密封圈采用耐高溫碳纖維填充鋼絲并經表面掛硅膠處理，耐腐蝕、耐髙溫、耐磨損。

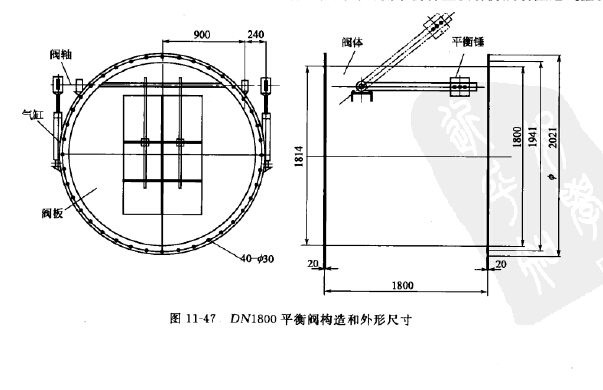

③平衡閥的構造和外形尺寸。干熄焦除塵用平衡閥的內徑尺寸為DN1800rmn,構造和外 形尺寸如圖11-47所示。

(2)蓄熱式冷卻器

①蓄熱式冷卻器工作原理。蓄熱式冷卻器的工作原理是通過設備本身具有的吸收貯存和 釋放熱量的功能來實現對流體介質冷卻和加熱的裝置。當髙溫介質流過時，它吸收介質熱量， 使流出介質的溫度下降；當?shù)蜏亟橘|(zhì)流過時，它對介質釋放熱量，使流出介質的溫度上升；總 之，對于瞬間溫度變化很大的介質，蓄熱式冷卻器能夠削峰填谷，使流經介質的溫度變化幅度 變小，以滿足下游設備的人口溫度條件。蓄熱式冷卻器特別適用于短時間內溫度劇烈波動的煙 氣凈化系統中，具有緩沖介質溫度突變的功能。鋼板蓄熱式冷卻器由于縫隙小、吸熱快，有很 好的阻火能力，工程上常用來作為阻火器使用。

②蓄熱式冷卻器結構和外形。蓄熱式冷卻器主要有兩種結構形式：一是管式結構，二是 板式結構。莆熱式冷卻器與對流空氣冷卻器的結構和工作原理都很相似，它既是自然對流冷卻 器，又是蓄熱式冷卻器，對于連續的高溫氣體起到自然對流冷卻的作用。

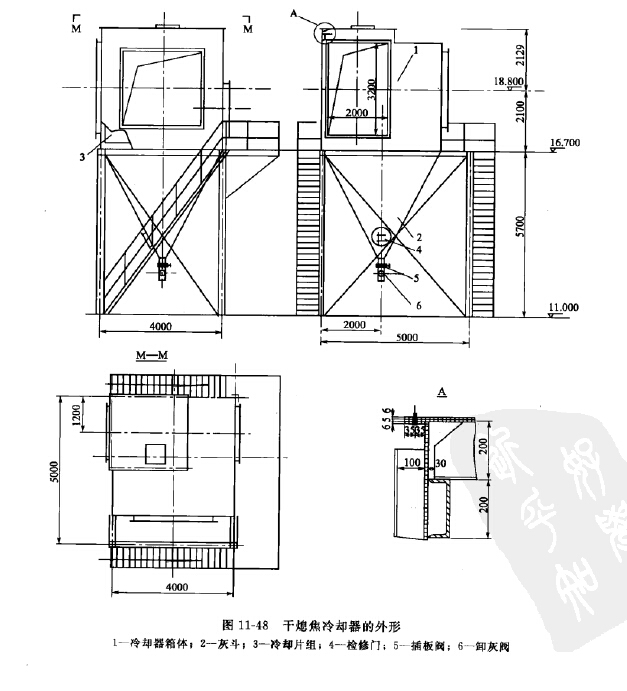

本蓄熱式冷卻器是專為干熄焦除塵而設計的，冷卻器的進口與出口呈90%滿足除塵外管 的布置需要，同時冷卻器內設一個空腔以便粗顆粒和火星的分離，冷卻器的外形見圖11-48。
