1.主要設計特點

環隙噴吹袋式除塵器是在原有MC型脈沖袋式除塵器基礎上改進的一種除塵設備。其結 構特點是具有環隙引射器，雙膜片脈沖閥及快速拆卸的插接管組成的噴吹裝置；靠自重及箱體 負壓保持密封的上揭蓋；采用高抗干擾的集成電路和可控硅無觸點開關電控儀。

2.工作原埋

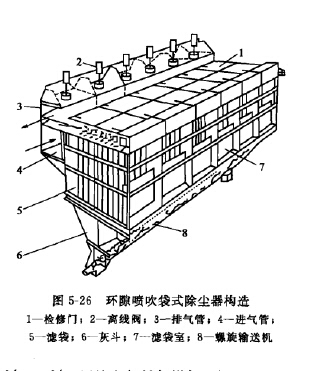

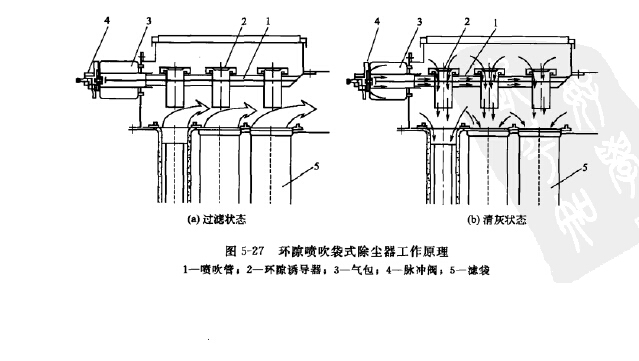

環隙噴吹袋式除塵器與中心脈沖噴吹袋式除塵器相似，如圖5-26所示。其區別在于將中 心噴吹的文氏管用環隙誘導器代替。這種環隙誘導器實際上是一種環隙文氏管，它的頂部有一 圈與噴吹管相連接的環形通道，通道下部一條與喉口相通的環形細縫隙。圖5-27為環隙噴吹 袋式除塵器的噴吹管和環隙誘導器工作示意。

清灰時通過噴吹管進人環形通道的壓縮空 氣，經環形縫隙向喉口噴人，同時誘導周圍空 氣一同趕往濾袋內，由于進入環形通道的壓縮 空氣是一股脈沖高壓氣流，因此，從狹窄縫隙 噴出的壓縮空氣和誘導產生的二次氣流也是一 股脈沖氣流。這種高速高壓的脈沖氣流作用在 濾袋上，產生瞬間的逆向流動，沖擊濾袋，使 濾袋急劇鼓脹。當脈沖動作結束后，濾袋又恢 復正常過濾，濾袋處于吸癟狀態。這種濾袋經 幾次脈沖動作，便產生幾次脹、癟過程，從而 將沉積在濾袋表面上的粉塵抖落，掉人灰斗，以達到淸灰目的。

由于環隙文氏管的喉口斷面積比中心噴吹 文氏管的斷面積大，在噴吹壓力或通過風量相 同的情況下，前者誘導的空氣量比后者大3?4 倍，而且其阻力僅為后者的（1/4)?（1/5)。通 過濾袋的過濾風速可比中心噴吹式除塵器提髙50%?60%，壓縮空氣量?jī)H增加1/4。

?

3.環隙誘導器

環隙誘導器是環隙噴吹袋式除塵器的關鍵部件，所以對環隙誘導器的性能優劣成為評價環隙噴吹袋式除塵器的主要技術指標之一。

由帶連接管環形通道的上體和起噴射管作用的下體組成，上下體之間有一狹窄的環形縫 隙。清灰時壓縮空氣切向進入引射器的環形通道，并以聲速由環形縫隙噴出，從而在引射器上 部形成一個真空誘導二次氣流。使濾袋急劇膨脹，造成沖擊振動，實現對濾袋的脈沖淸灰。

由于采用了環隙引射器，其過濾風速比MC型脈沖袋式除塵器提高30%左右，處理風量 也隨之增加《

4.雙膜片脈沖閥

它由閥體、中閥體、閥蓋、主膜片及控制膜片組成。壓縮空氣進人脈沖閥室，同時通過節 流孔分別流人各室中，各室的氣壓因電磁閥處于關閉狀態而保持相等，此時控制膜片右側及主 膜片右側的受壓面積都大于左側，加上彈簧的作用，使放氣口及輸出口分別被關閉，濾袋得不 到噴吹。當電控儀發出信號時，電磁閥開啟控制膜片右側室的壓縮空氣經電磁閥排人大氣，其 壓力低于控制膜片左側室，使控制膜片向右移動而開啟放氣口，主膜片右側室的壓縮空氣由此 排入大氣，其壓力低于主膜片左側室，使主膜片向右移動，壓縮空氣由主膜片左側室向輸出口 噴出，使濾袋得到噴吹。

5.性能特點

(1)壓力損失小即在同樣壓力損失條件下能處理更多的廢氣量。這主要是環隙引射器阻 力比文氏管引射阻力低，其次是噴吹裝置的淸灰能力強，使濾袋的阻力保持在較低值，使得除 塵器的總阻力大大降低。

(2)過濾風速高因其阻力較小，與脈沖袋式除塵器相比，它的過濾風速可提高30%左 右，處理風景也相應增加。

(3)壓縮空氣消耗量比脈沖袋式除塵器大25%左右。

(4)環隙噴吹袋式除塵器要求氣源質量比較嚴格，一般在壓縮空氣人口要加空氣過濾器， 以去掉氣源中的冷卻水、油分等雜質，保證環隙誘導器噴口不被堵塞。

(5)技術性能環隙噴吹脈沖袋式除塵器主要技術參數如下。

①濾袋規格。直徑奵10?160mm，長度2000?4000mm。

②過W速度。1.?2~2. Om/min,大 2. 5m/min。

③使用溫度。常溫濾袋120P，高溫化纖濾袋200X；。

④允許人口含塵濃度。30? 60g/m3。

⑤排放含塵濃度。

⑥設備運行阻力。

?
