闊海環保MC型脈沖布袋除塵器殼體結構特點

MC脈沖布袋除塵器用于含塵空氣的粉塵分離，使含塵空氣經過濾介質得到凈化，以滿足現代化環保要求，MC脈沖布袋除塵器的清灰系統采用電子脈沖控制。脈沖寬度及周期調節靈活，具有噪音小、電耗低、操作方便等優點。廣泛適用于糧食、飼料、建材、化工、冶金、醫藥等行業的通風除塵及粉塵回收。

1. MC脈沖布袋除塵器概述

MC脈沖布袋除塵器系統采用負壓設計，除塵器系統包含圓形殼體、高精度高品質的覆膜濾袋、籠架、脈沖噴吹系統、旋轉下料閥、膨脹式真空切斷閥門、控制器及儀表電氣等整套部件，使MC脈沖布袋除塵器具有完善、先進的過濾、收集功效。

該MC脈沖布袋除塵器為室外放置類型。選用脈沖清灰方式來清除濾袋在工作時的集塵，由于脈沖清灰效率高，是被普遍認同、接受的一種成熟的清灰方式，使用高效高分子覆膜濾袋，保證在平穩的壓差下的高精度過濾。

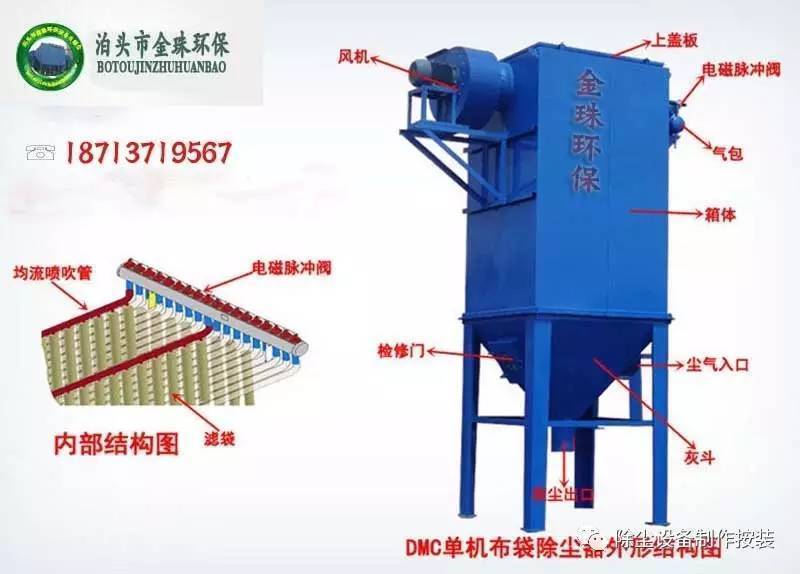

 2.MC脈沖布袋除塵器殼體結構

（1） 花板

花板采用厚度5mm的碳鋼，有加強筋，操作中有很強的抗彎折能力?；ò蹇椎募庸み^程嚴格，滿足精度要求，花板孔的切口處理也有極嚴格的工藝要求，確?；ò搴蜑V件不錯地密合在一起?；ò搴蜌んw焊合在一起，杜絕粉塵漏過。

（2） 凈氣室

凈氣室模塊包括花板，清灰系統及檢修門。凈氣室模塊設計為工廠預裝件，以確保安裝精確匹配及無泄漏焊接。

 （3） 含塵氣室

含塵氣室為除塵器下部殼體模塊，模塊內含濾件，范圍從灰斗頂部直至花板。含塵氣室模塊配加強筋以保證在設計壓力下工作，此為工廠預裝件，以確保安裝精確匹配及無泄漏焊接。

（4）濾袋

頂裝式彈簧脹圈口濾袋，采用頂裝式彈簧脹圈口形式，能充分保證濾袋與花板之間的密封性，同時采用這種結構，使安裝與拆卸濾袋更為方便，無需特殊的工具，采用特殊的高分子覆膜濾袋，在正常操作條件下，提供穩定而長時間的使用壽命。

3.脈沖噴吹系統

（1） 噴吹管

脈沖噴吹清灰，即反吹氣體脈沖直接從每個濾袋中心頂部噴吹下來，將聚集在濾袋表面的粉塵清除，在線氣體脈沖形成瞬間“沖擊波”和文氏里效應，可以有效地使濾袋外表面的聚集物松動滑落，這樣該過濾單元可以比其他系統有更高的氣布比，同時這種設計降低了維修費用，同時防止氣流波動，保證過濾效率，延長濾袋壽命。

（2）脈沖氣包

脈沖氣包是與脈沖閥、電磁閥、安裝板以及其他零件一起提供的。氣包由碳鋼管加工而成，確保使用壽命；同時該氣包經過工廠嚴格測試，確保閥門工作正常并且沒有任何泄漏現象。

 （3）分體式吹管組

分體式吹管組使用特別開發的固定夾，可以保證吹管口與濾件精確的對中度。特殊的吹管連接組件，確保良好的支撐和精確的對中度。

（4）1-1/2” (48mm)膜片式脈沖清灰閥

選用雙膜片閥，經過專家設計，將提供比普通單膜片閥更高的清灰效率。由于清灰效果加強，效率提高，清灰次數便減少了，這樣即節省反吹氣體，又可延長濾袋壽命。高品質和可靠性的脈沖閥，壽命100萬次以上。

（5）控制器及儀表電氣

時序清灰控制器能自動控制脈沖閥的清灰，又可手動設定清灰時間與間隔?？刂破魇褂秒妷簽?20V?？刂泼}沖時間為30 to 350ms可調，脈沖間隔為5sec to 180 sec 可調。

控制系統包括在客戶的DCS系統之內。
